Smart EVSE Sensorbox v2

€ 48,76

De Sensorbox v2 meet de stroom (en stroomrichting) per fase, en geeft dit door aan de SmartEVSE controller.



Aantal
op voorraad



Ervaring sinds 1997



Snel thuisbezorgd!



Retourneren binnen 14 dagen na levering

De SmartESVE Sensorbox v2 heeft drie ingangen voor CT's (stroom transformatoren), een spannings ingang om de richting van de stroom te kunnen bepalen, en een P1 poort voor het uitlezen van een slimme meter (DSMR 5). De verbinding met de SmartEVSE gaat via een 4 polige stekker.

Het verschil met de Senosrbox v1 is dat het nu mogelijk is de stroomrichting te bepalen, en zo het laden van de auto op pure zonnestroom mogelijk maakt. De Sensorbox v2 werkt alleen in combinatie met software versie 2.10 of hoger van de SmartEVSE.

De sensorbox kan worden aangesloten op een slimme meter met de P1 aansluiting. Gebruik hiervoor de bijgeleverde RJ12 kabel. De slimme meter moet wel het DSMR 5 protocol ondersteunen.

Geteste slimme meters:
  • Iskra AM550-TD2  (OK)
  • Landis+Gyr e360 (OK)
  • Sagemcom T210-D (OK)
  • Kaifa MA304H4CNL (OK)

Het is altijd mogelijk de stroom transformatoren te gebruiken als de slimme meter niet compatible blijkt te zijn.
Deze dienen wel los te worden aangeschaft, en zijn van het type SCT-013-000 of SCT-010TL.

Verder heeft de Sensorbox een statusled, die oranje kleurt bij stroomafname, en groen bij teruglevering.
De program poort kan gebruikt worden om de module met een micro-USB kabel (niet bijgeleverd) te herprogrammeren.

Plaatsing van de sensorbox
Om de totale stroom van alle apparaten te kunnen meten, dient de sensorbox in de meterkast te worden aangesloten op de slimme meter of CT's.
Als er een geschikte slimme meter geplaatst is, dan kan deze d.m.v. de RJ12 kabel worden aangesloten.

Als CT's worden gebruikt dan moet ook de spanningsingang (220-240V) worden aangesloten.
Clip de CT's om de losse fase draden, probeer te achterhalen welke draad L1 is, en sluit deze aan op aansluiting 1 van de sensorbox.
Van dezelfde fase moet ook een spannings aansluiting worden gemaakt naar de MAINS ingang van de sensorbox.
Sluit vervolgens de CT's van fase L2, en L3 aan (indien deze gebruikt worden).

Maak een 4 draads verbinding met de SmartEVSE , en gebruik hiervoor de 4 polige groene stekker. De voeding van de sensorbox komt vanuit de SmartEVSE.
Voor deze draad kan ook Cat5 kabel worden gebruikt. De lengte van de kabel mag tot 100m zijn.

De levering bestaat uit:
  • Sensorbox v2

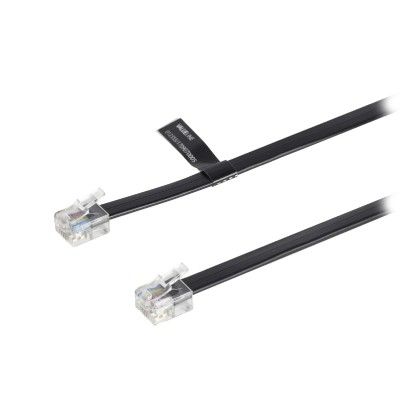

  • RJ12 naar RJ12 datakabel, lengte 1M
  • Voedingskabel IEC-320-C7, lengte 2M




This evaluation kit is intended for use for ENGINEERING DEVELOPMENT, DEMONSTRATION, OR EVALUATION PURPOSES ONLY and is not considered by Stegen Electronics to be a finished end-product fit for general consumer use. Persons handling the product(s) must have electronics training and observe good engineering practice standards. As such, the goods being provided are not intended to be complete in terms of required design-, marketing-, and/or manufacturing-related protective considerations, including product safety and environmental measures typically found in end products that incorporate such semiconductor components or circuit boards. This evaluation kit does not fall within the scope of the European Union directives regarding electromagnetic compatibility, restricted substances (RoHS), recycling (WEEE), FCC, CE or UL, and therefore may not meet the technical requirements of these directives or other related directives.
